Телескопические автоматические двери: устройство и выбор

Как устроены телескопические двери

В обычной раздвижной двери каждая створка движется по своей направляющей, и для открытия проёма на всю ширину нужно место сбоку, равное ширине полотна. В телескопической схеме створки вложены друг в друга: привод двигает первую, а система ремней и каретки передаёт движение следующей с удвоенной скоростью. Створки складываются в стопку с небольшим зазором, и суммарная ширина открытия оказывается заметно больше, чем у одностворчатой двери в такой же нише.

Основные узлы системы одинаковы для большинства производителей: несущий алюминиевый профиль-короб с направляющими, каретки с роликами, зубчатый ремень, электропривод с блоком управления, датчики и створки из закалённого стекла или алюминиевого профиля со стеклопакетом. Створки подвешены на верхней балке, а внизу по полу проходит направляющая-шип, которая не даёт полотнам раскачиваться. Всё это скрывается в коробе, поэтому конструкция выглядит аккуратно.

Раздвижная система телескопическая: схемы и количество створок

Самая распространённая схема — две створки, движущиеся в одну сторону: одна быстрая, вторая медленная. Более сложные варианты — четыре створки, по две в каждую сторону от центра, или шесть створок для широких входных групп. Чем больше створок, тем больший проход получается при ограниченной глубине ниши, но и тем выше нагрузка на привод и требования к точности монтажа направляющих.

Выбирая схему, отталкивайтесь от трёх параметров: ширины проёма, свободного места в стене и потока людей. Для торгового центра важна пропускная способность, для квартиры или кабинета — эстетика и тишина хода. Заранее уточните, где будет располагаться короб привода и хватит ли высоты над проёмом: полноценная система требует запаса по высоте, который определяется на замере.

Автоматические раздвижные двери: где телескоп оправдан

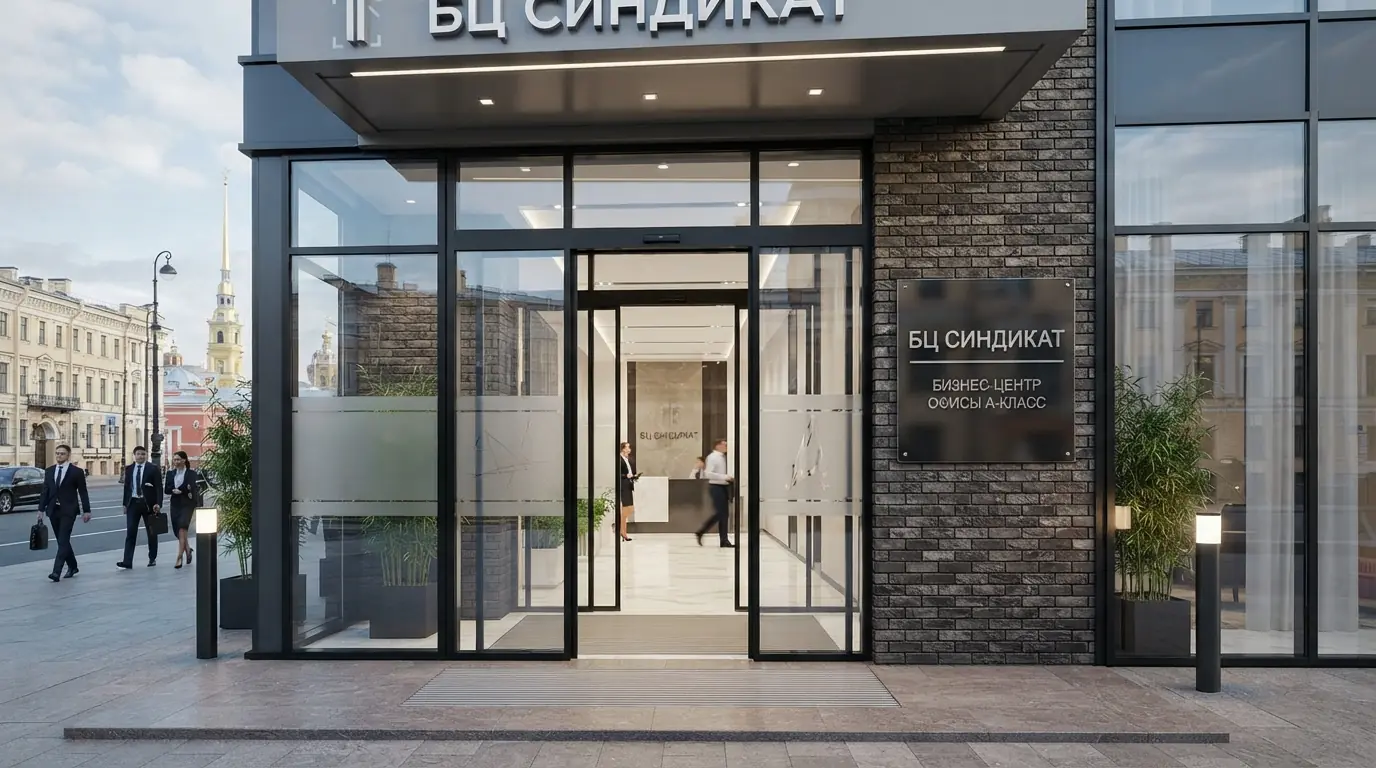

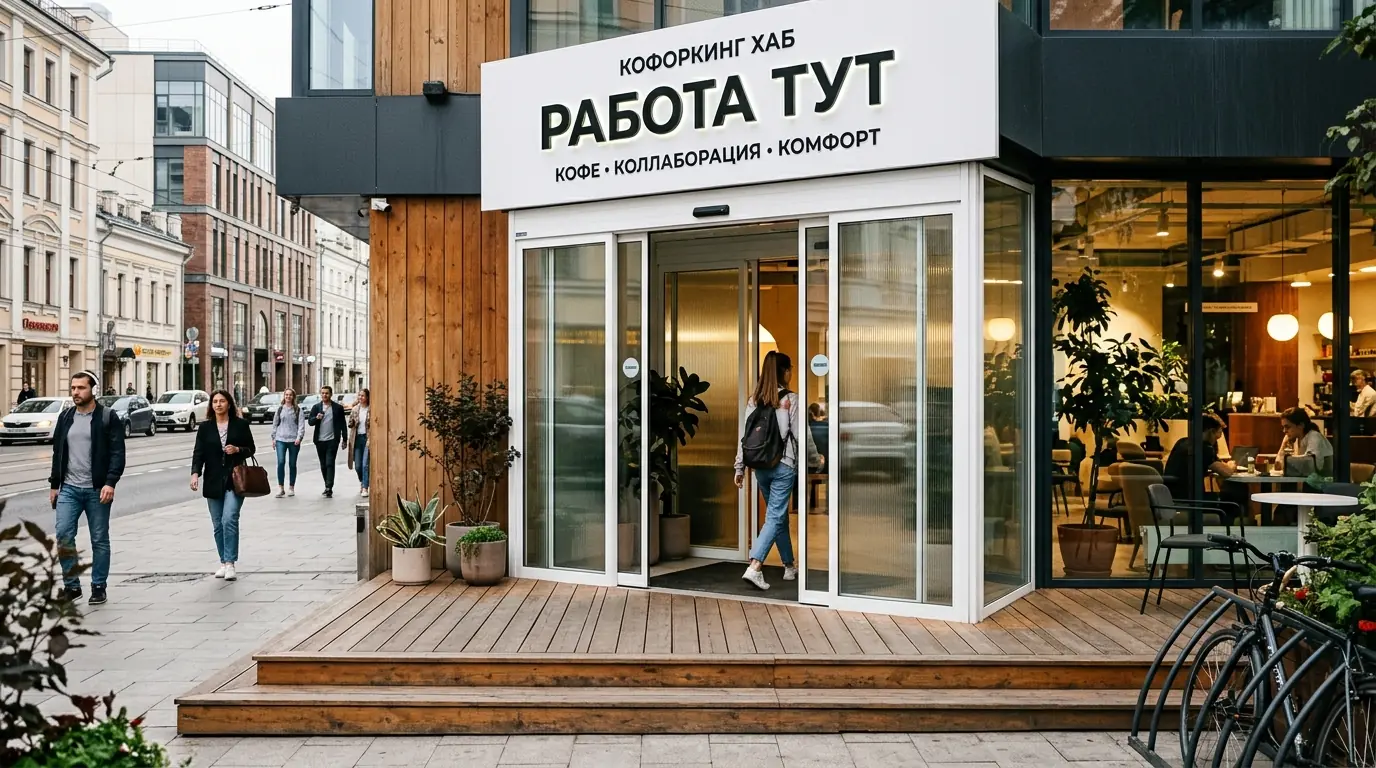

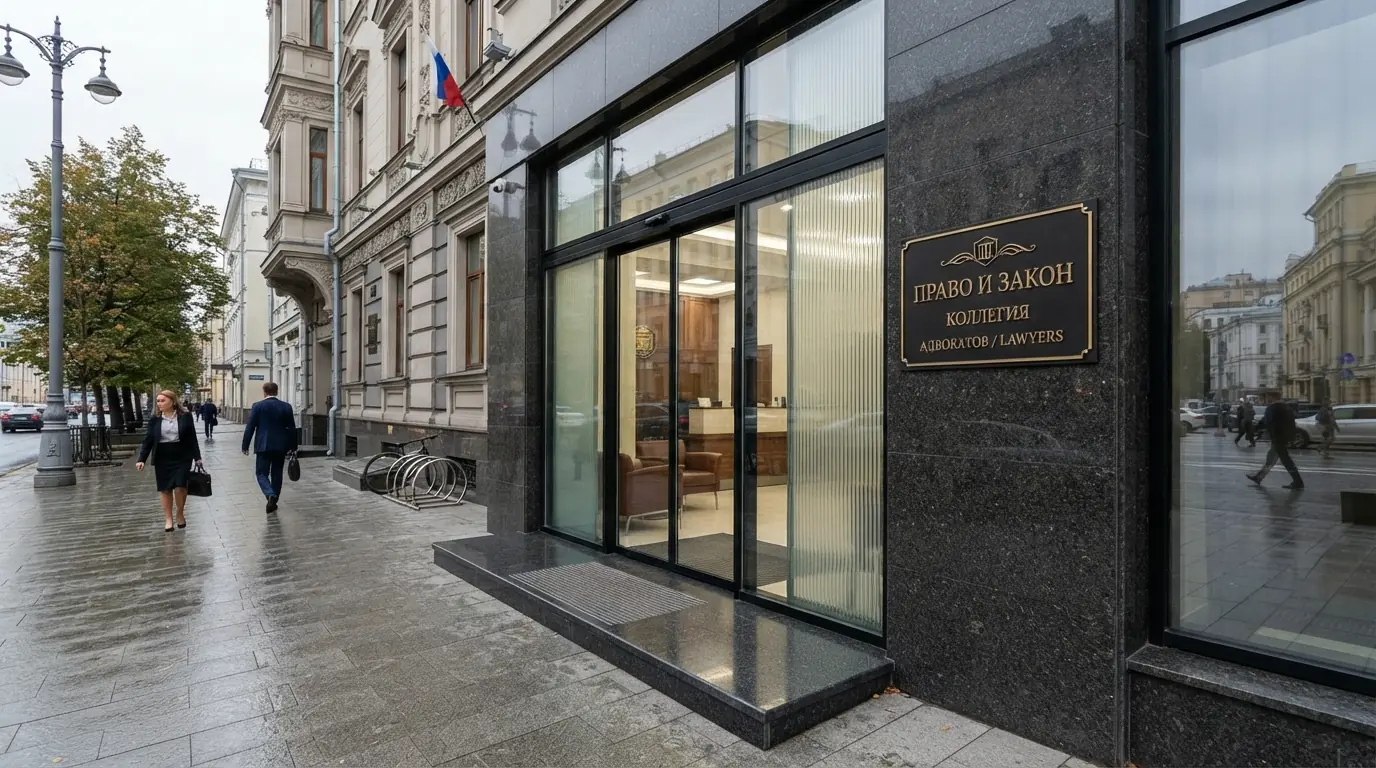

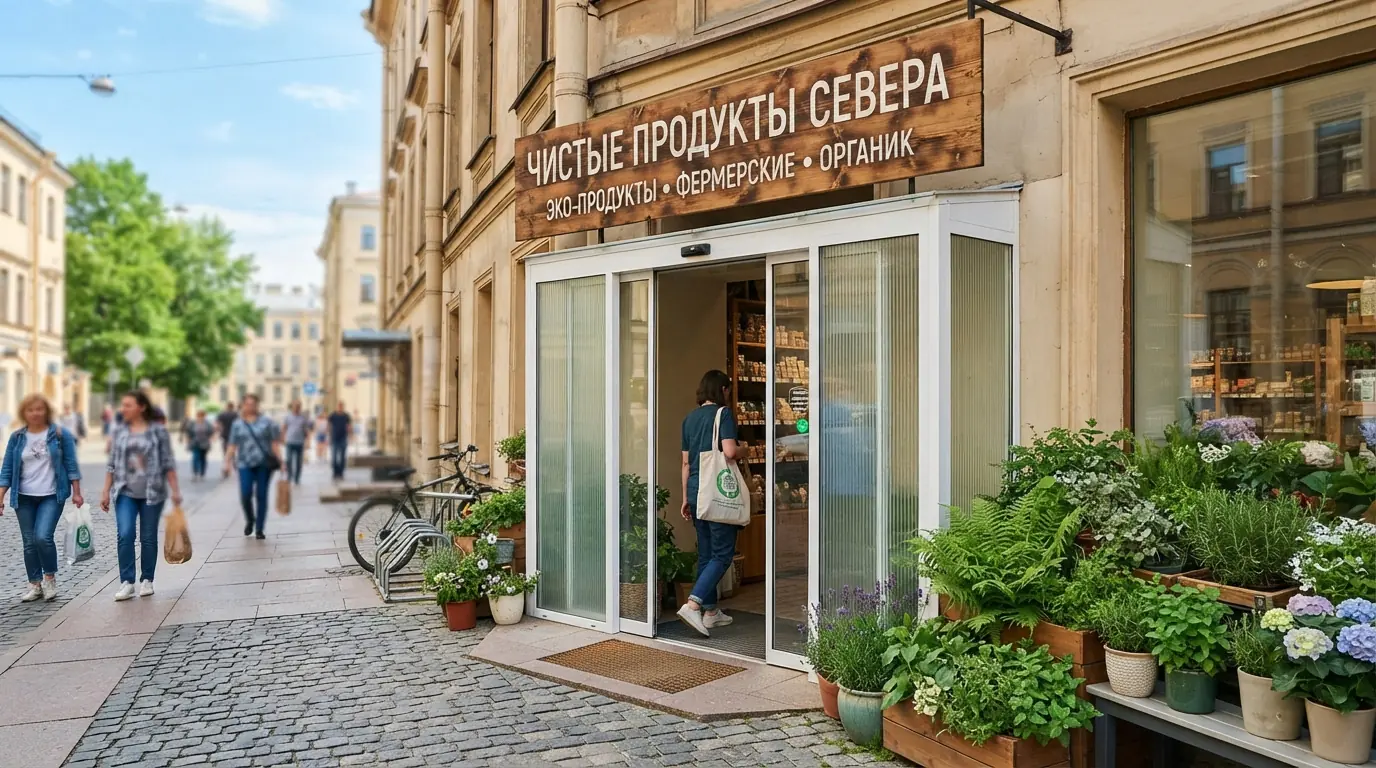

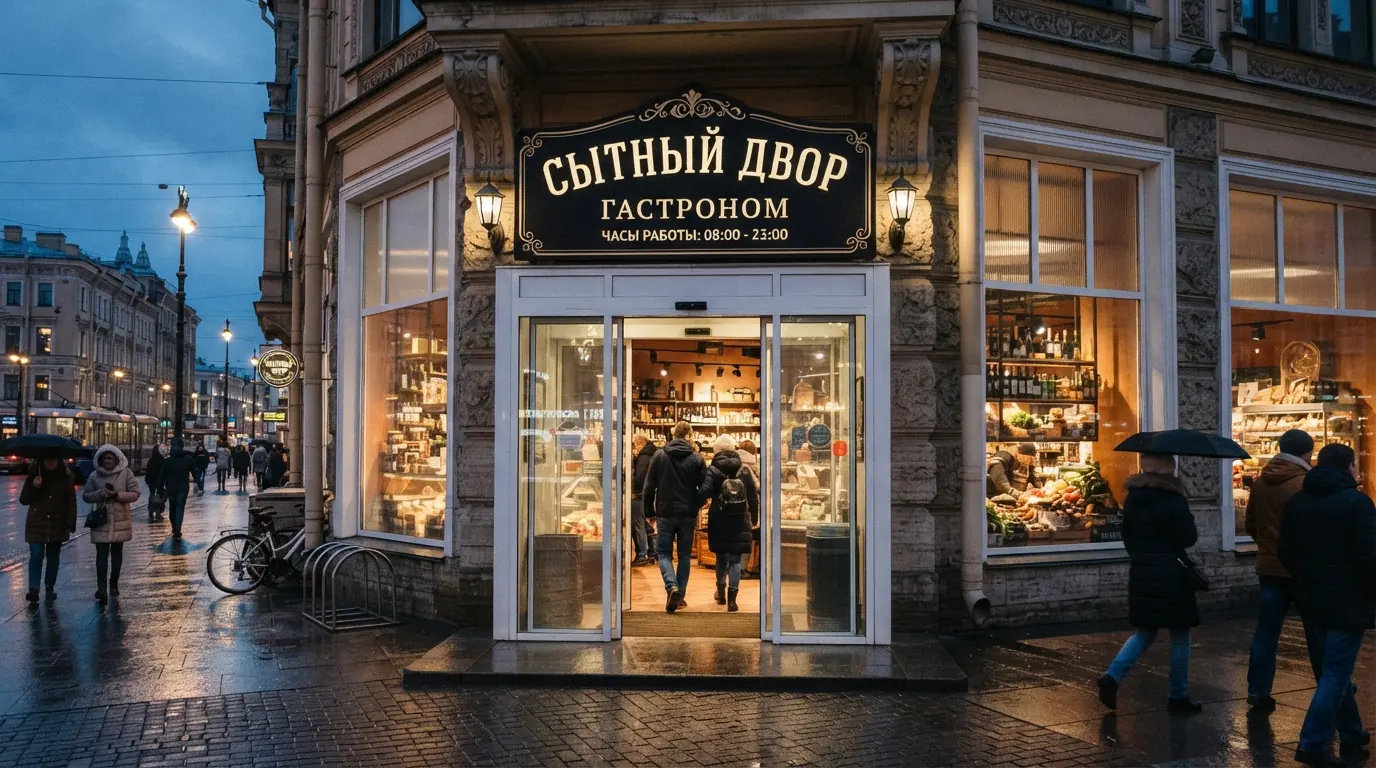

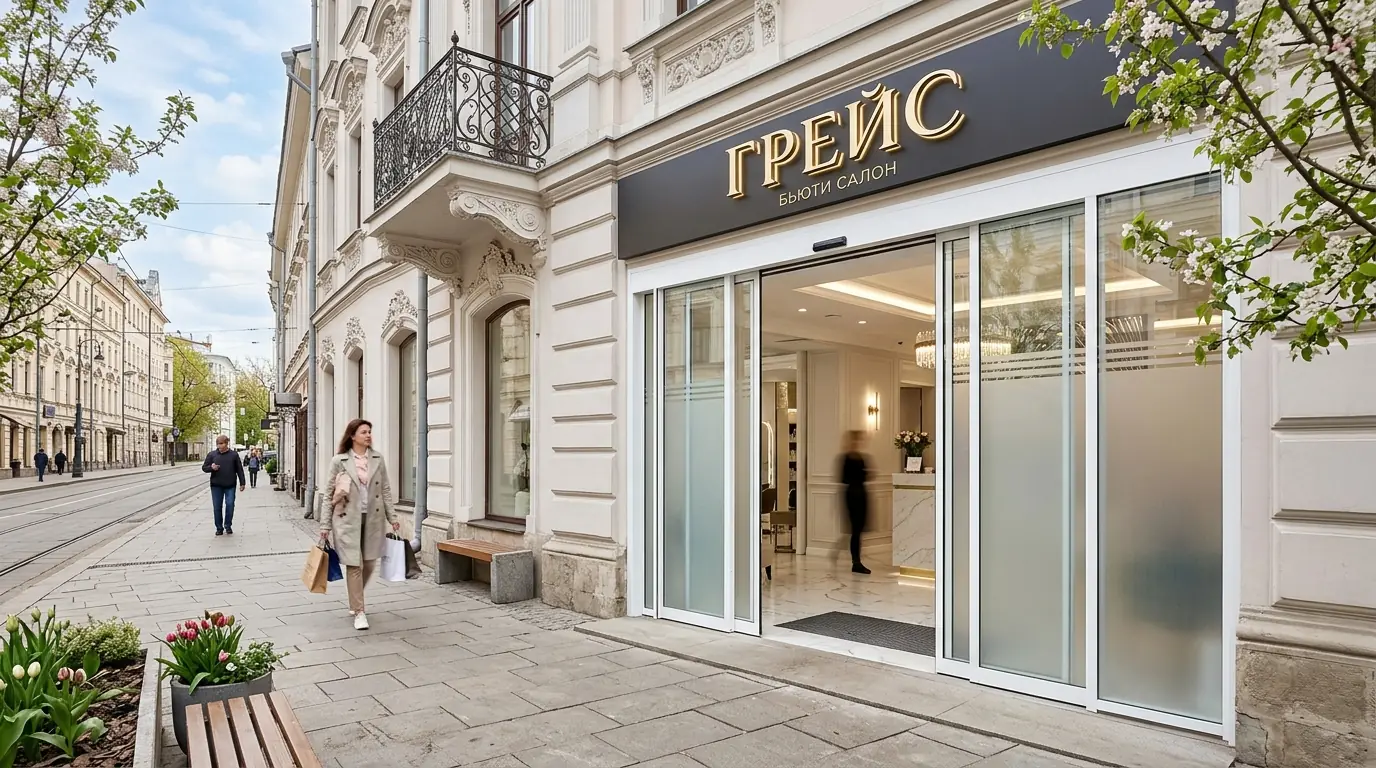

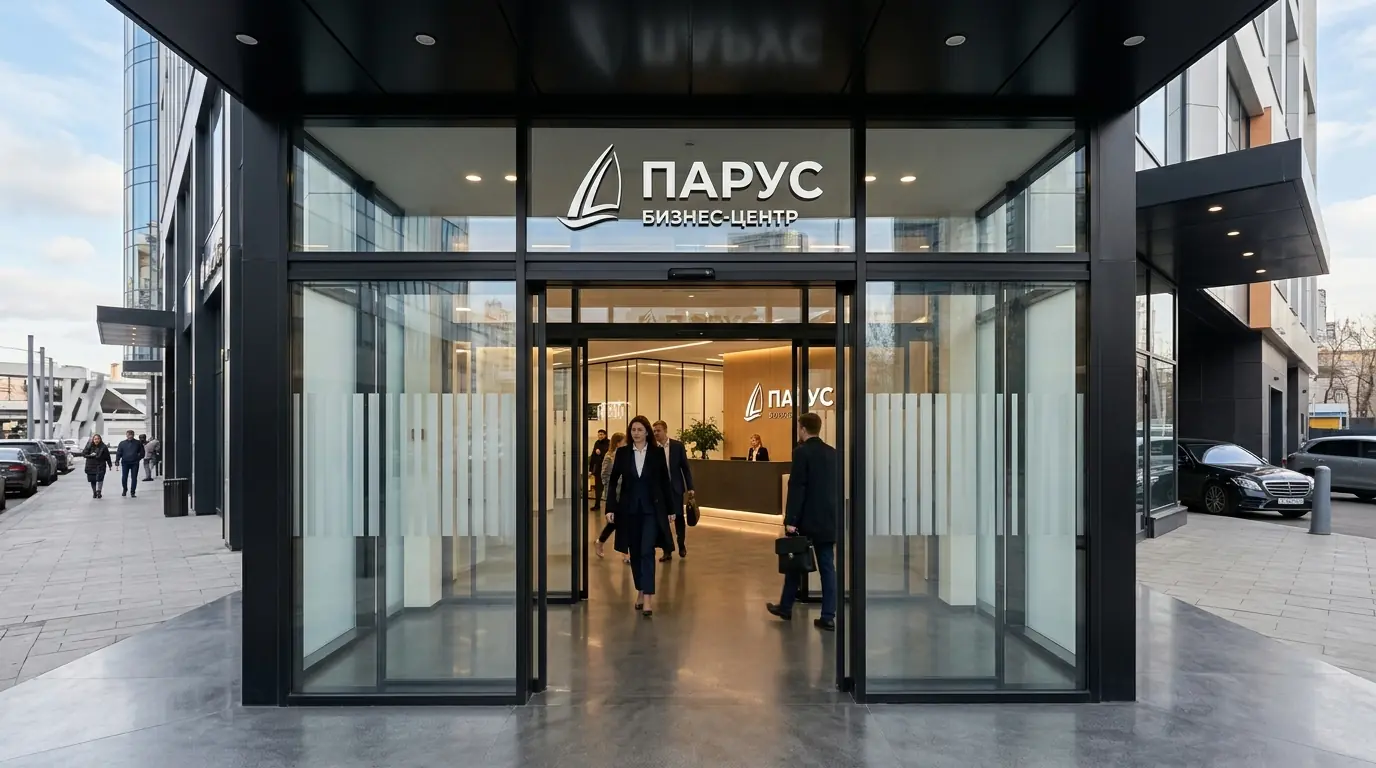

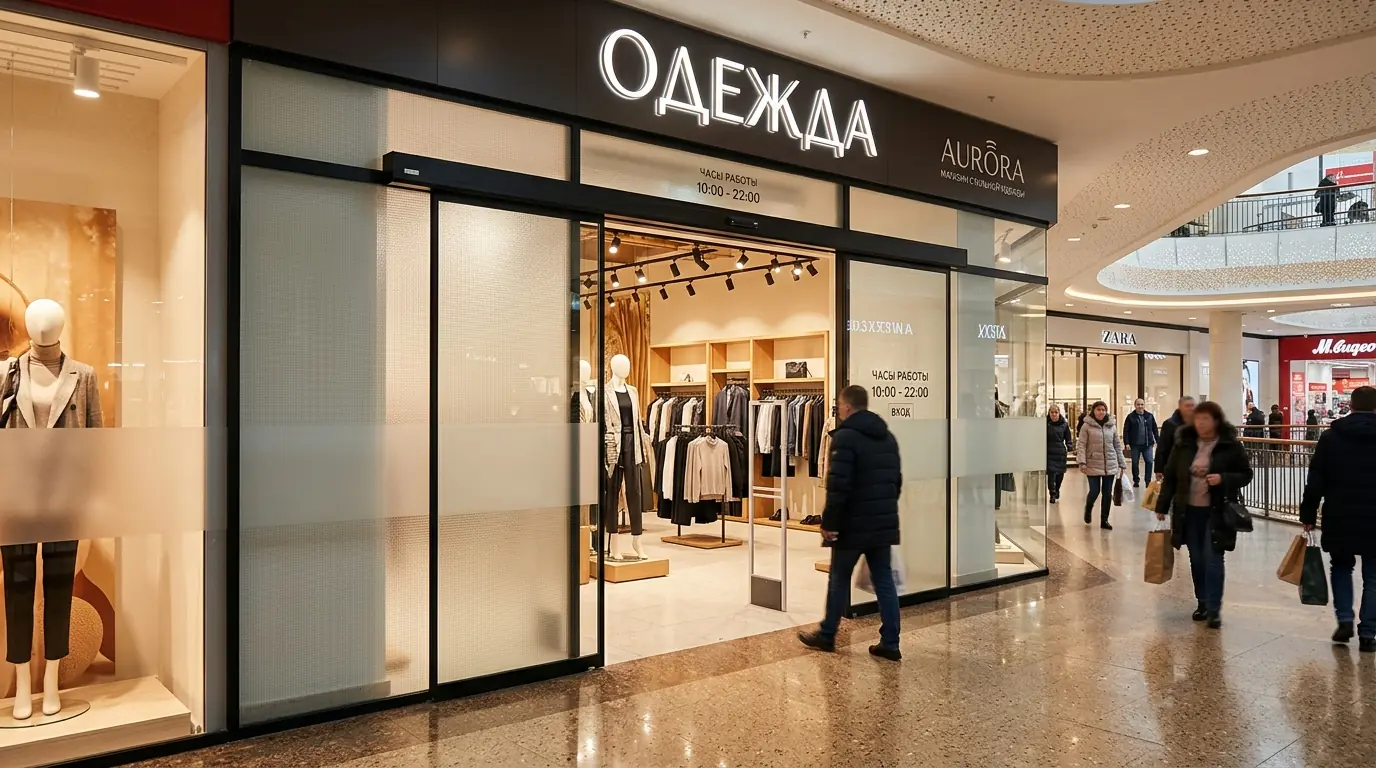

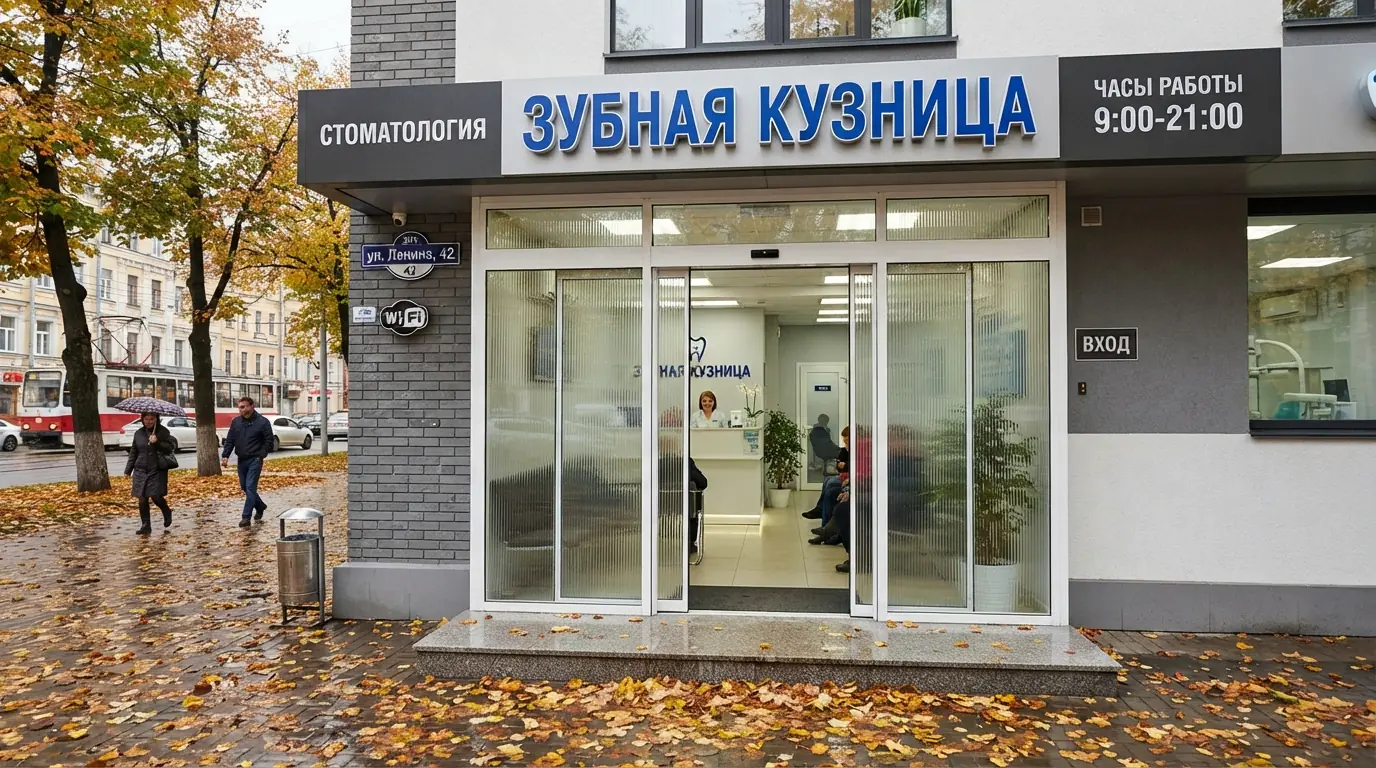

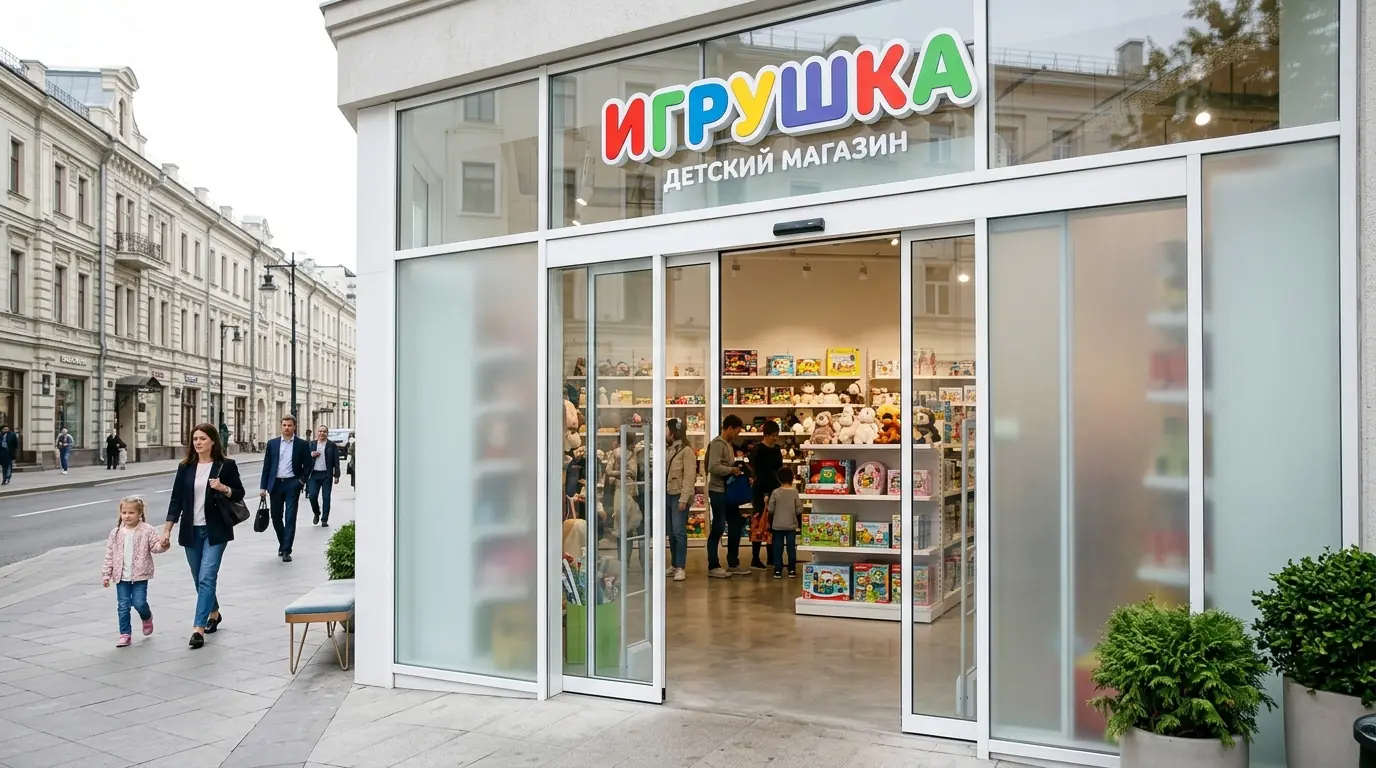

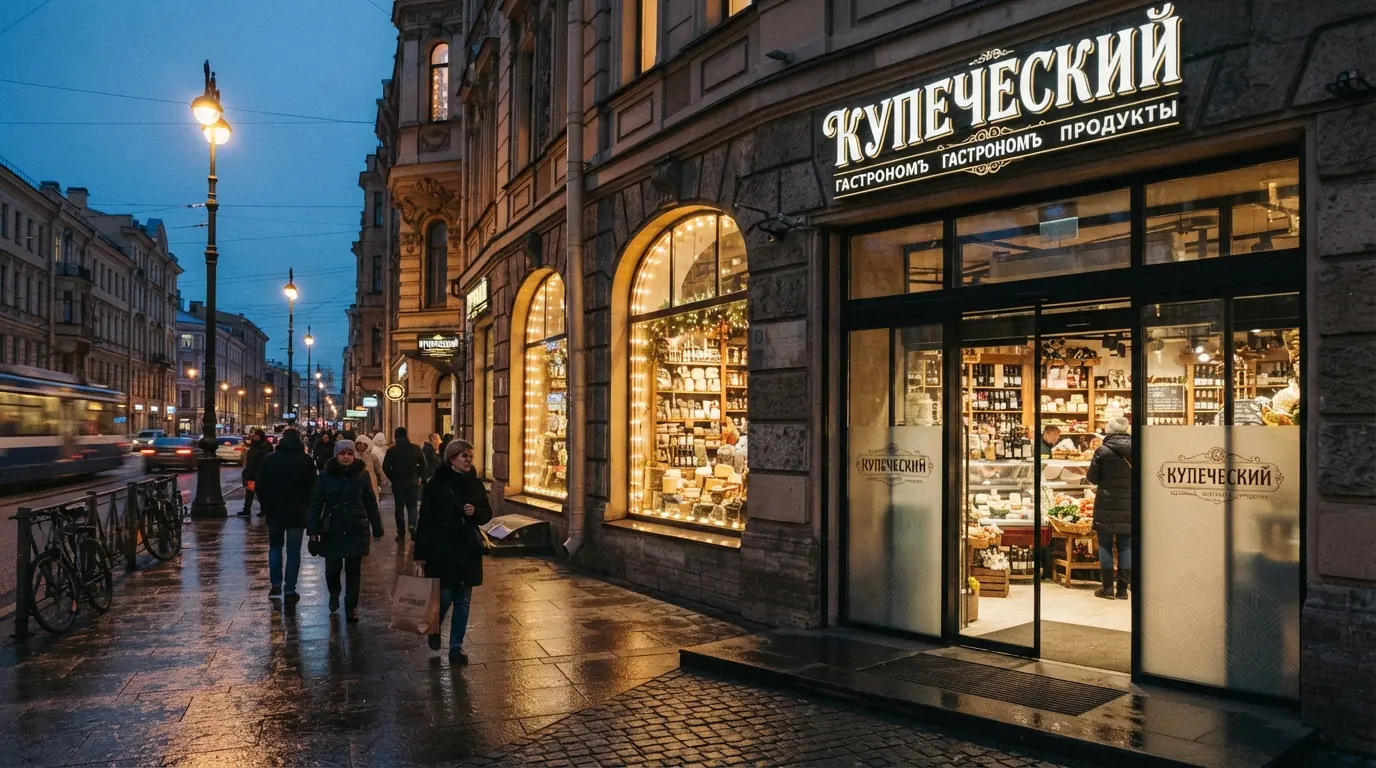

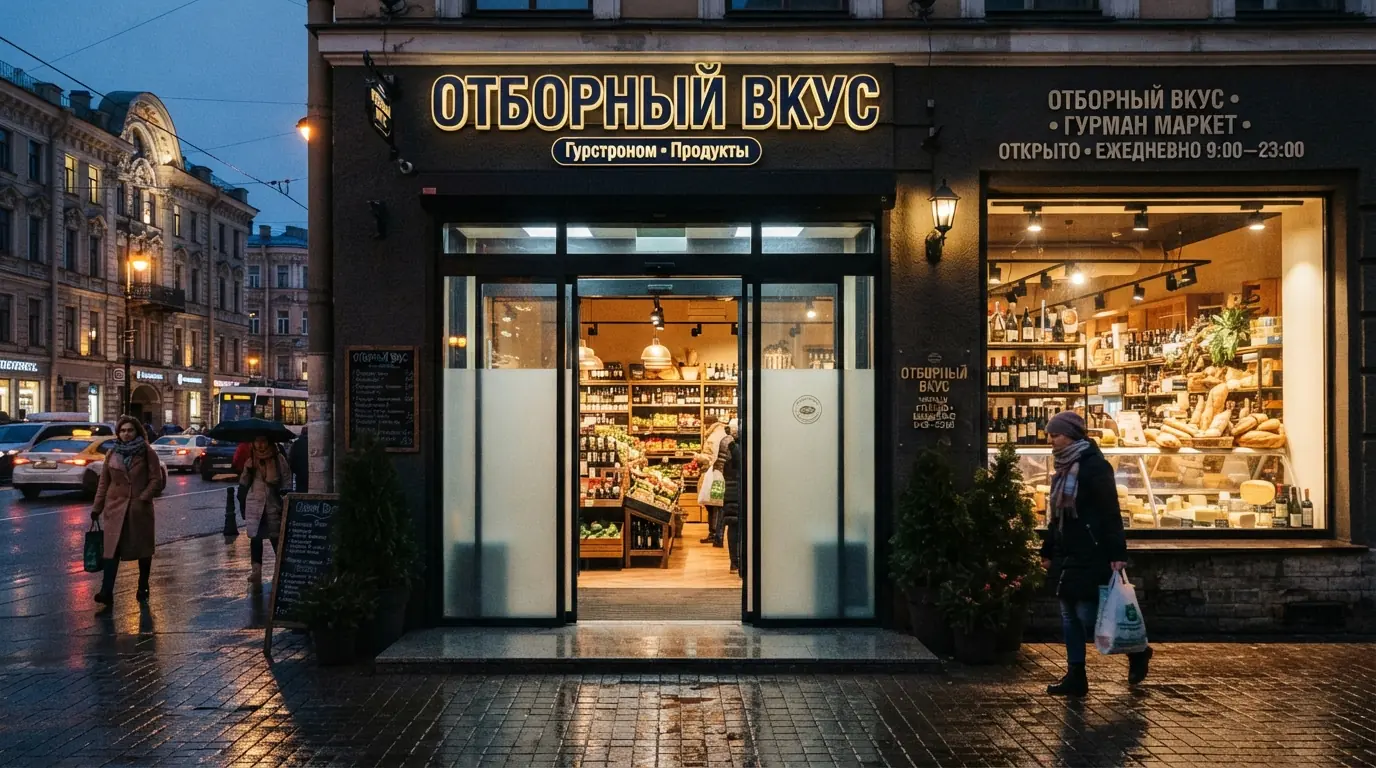

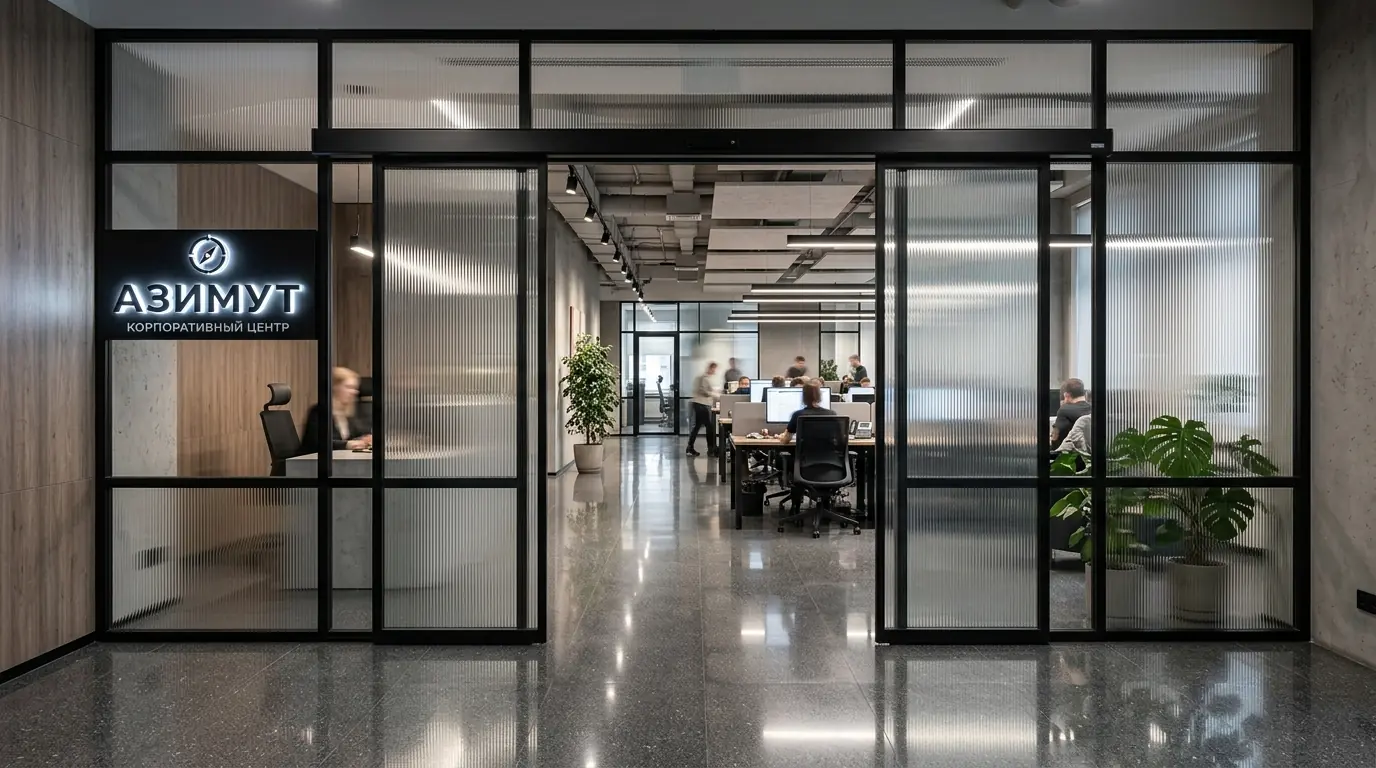

Автоматические раздвижные двери востребованы там, где человек идёт с занятыми руками или в потоке: магазины, аптеки, клиники, бизнес-центры, склады. Телескопическая версия добавляет главное преимущество — широкий проход в ограниченной нише. Это актуально для реконструкции, когда стену рядом с проёмом сдвинуть нельзя, а входной поток вырос и стандартная одностворчатая схема стала узким местом.

В жилых помещениях телескопические автоматические двери встречаются реже: их ставят в частных домах с панорамным остеклением, в гардеробных, в зонах с ограниченной проходимостью или для людей с ограниченной мобильностью. Важно понимать, что автоматика не обязательно означает большую стоимость обслуживания: правильно подобранный привод и регулярный осмотр раз в полгода обеспечивают ровный ход и тихую работу на годы.

Привод для раздвижных дверей: на что смотреть при выборе

Привод для раздвижных дверей подбирают по массе створок, ширине хода и интенсивности использования. Для телескопических систем чаще всего применяют бесщёточные двигатели постоянного тока с зубчатым ремнём: они работают тихо, плавно разгоняют и тормозят створку и позволяют программировать скорость и силу закрытия. Важно проверить, что паспортная нагрузка привода перекрывает суммарный вес всех подвижных створок с запасом.

Отдельное внимание — блоку управления и аварийным режимам. Хороший привод имеет резервное питание от аккумулятора, разблокировку створок вручную, защиту от перегрузки и самотестирование при включении. Для входных групп задаются режимы работы: автоматический, только выход, постоянно открыто, ночной с запиранием. Эти настройки определяют удобство эксплуатации не меньше, чем сам двигатель.

• Тип двигателя: бесщёточный обеспечивает тихий ход и ресурс.
• Паспортная нагрузка привода должна превышать суммарный вес створок с запасом.
• Резервное питание позволяет открыть или закрыть двери при отключении электричества.
• Настраиваемые скорость, усилие закрытия и время удержания в открытом положении.
• Режимы работы: автомат, только выход, постоянно открыто, ночное закрытие.
• Доступный сервис и запчасти для выбранной модели привода.

Датчики, безопасность и стекло для автоматических дверей

Автоматическая дверь не должна прижимать человека или предмет, поэтому безопасность решается комплексом датчиков. Радарные датчики движения открывают створки при приближении, инфракрасные датчики присутствия следят за зоной прохода и не дают двери закрыться, пока в ней кто-то стоит. Дополнительно ставят кнопки выхода, считыватели карт, бесконтактные выключатели и датчики защиты кромки. Состав определяют по типу помещения и потоку людей.

Стекло для створок должно быть безопасным: закалённое толщиной 8–10 мм или триплекс. Кромки обрабатывают, а по периметру створки ставят щёточные уплотнители, которые снижают сквозняки и шум. На стекло рекомендуется нанести маркировку на уровне глаз, чтобы посетители не воспринимали прозрачное полотно как пустоту. Для утеплённых входов применяют алюминиевые створки с двухкамерным стеклопакетом, но тогда масса и требования к приводу растут.

Замер, монтаж и обслуживание автоматических телескопических дверей

От точности замера зависит, насколько ровно система будет работать. На объекте измеряют ширину и высоту проёма, проверяют горизонталь и геометрию пола, несущую способность стены или перекрытия под короб, наличие подвода питания и место под блок управления. Ошибка в несколько миллиметров на длинной направляющей приводит к перекосу, скрежету и ускоренному износу роликов. Сроки изготовления и монтажа называем после замера и согласования проекта.

Обслуживание включает очистку направляющей, проверку ремня, регулировку роликов, тест датчиков и аварийных режимов. Для входных групп полезно заключить сервисное соглашение на регулярный осмотр, для частных помещений хватит проверки раз в полгода. Чтобы обсудить проём, отправьте нам размеры и фото на почту или через форму — уточним схему и состав системы.

• Проверка горизонтали пола и верхней балки перед установкой направляющих.
• Подвод питания и запас по длине кабеля к блоку управления.
• Расположение короба привода и доступ для обслуживания.
• Обработка кромок и маркировка стекла на уровне глаз.
• Тест датчиков и аварийной разблокировки после монтажа.
